20230823修改内容

1、  合并【管件替换】及【选中替换】功能，并修改原有【管件替换】功能bug及相关逻辑，管件替换过程效率大幅度提高。

2、  【管件替换】功能原有界面大幅度修改。

3、  智能下料功能增加按照房间区分条件

4、  增加【定位信息】功能，对选中的图元进行房间定位及轴线定位赋值。

5、  增加【长度统计】功能，统计各个不同长度的管道的数量。

概述

本插件支持Revit2018及以后版本Revit软件

本插件包括管件替换、选中（替换）、管道分段、标记管件、开洞数据、智能下料、导入Excel数据等功能，旨在解决以下问题：

1. Revit中在使用管件如三通四通是管道时断开的，但是现场实际施工时G3、G4安装时，主管不断开，在G3、G4位置开洞，此问题可导致Revit模型无法用于管道实际下料。
2. 现场管段通常为6米一段，小于6米的管道根据实际需要进行切割分段，但Revit中管道无6米一段的限制。
3. 现场工人下料时无规划，下料较随意，可能导致管材浪费。

管道下料工作流说明

绘图及管道调整时按照目前的的工作流程即可，即该绘制三通的地方绘制三通，该绘制四通的地方绘制四通即可，待需要提取管道开洞数据前，执行管件替换命令即可将当前项目中的所有符合条件的三通、四通替换为机械三通或机械四通。

建议的工作流程为 ：绘制管道->调整管道->管件替换/选中替换->管道分段->开洞数据/智能下料

各命令详细说明

管件替换：点击命令，弹出“无需替换的管件”对话框，程序将自动根据对话框设置将相关满足要求的管件不替换，否则自动将项目中主管直径大于65的并且主管和支管不等径的三通及四通替换为机械三通或机械四通，并且确保主管是一整根管道。

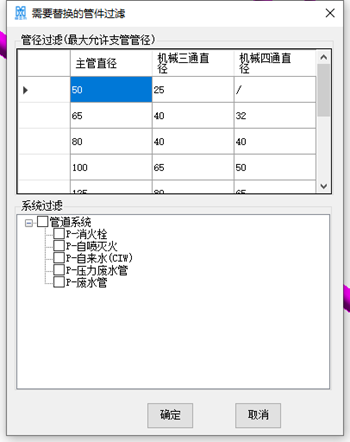

无需替换的管件

命令执行前

    命令执行后

注意：命令执行前两个管件之间管道断开的，命令执行后原先管件被替换成机械三通/机械四通，并且主管为整根管道。

选中替换：选中替换与管件替换的功能类似，区别在于管件替换是对项目中所有的符合条件的管件进行替换，选中替换命令仅对选中的管件进行替换，此命令是对管件替换命令的补充，当项目中管件数量较多时，可以使用该命令。

管道分段：启动该命令，程序弹出“设置标准段长度”对话框，默认标准段长度为6米，该对话中包含四个选项，当执行命令前，revit中已选中部分管道，则“对选中的管道进行分段”选项为选中状态，其他选项为灰化状态。

“设置标准段长度”对话框

勾选 使用程序自带的卡箍进行分段连接时生成的卡箍管件

未勾选 使用程序自带的卡箍进行分段连接 时，程序根据项目中管道系统配置选则活接头连接

标记管件：对于使用机械三通或机械四通连接的管道，支管在主管上开洞，可能存在开洞位置太靠近管段端点的位置，此功能针对此种情况进行排查，将过于靠近管段端点的管件标记出来，并在该管件的“注释”属性值中写入相应的值，以供后续排查使用！

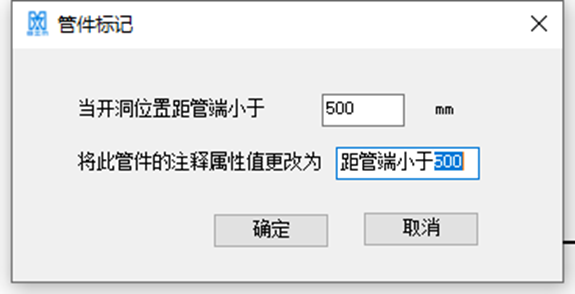

管件标记对话框

开洞数据：开洞数据命令用于提取项目中管道及管道开洞数据，并且可以导出成Excel文件。当管段长度大于6米时，该行会变成红色。

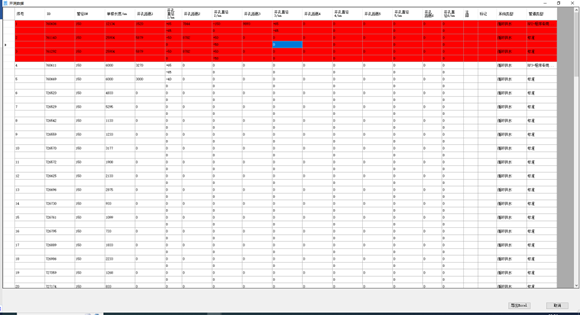

开洞数据对话框

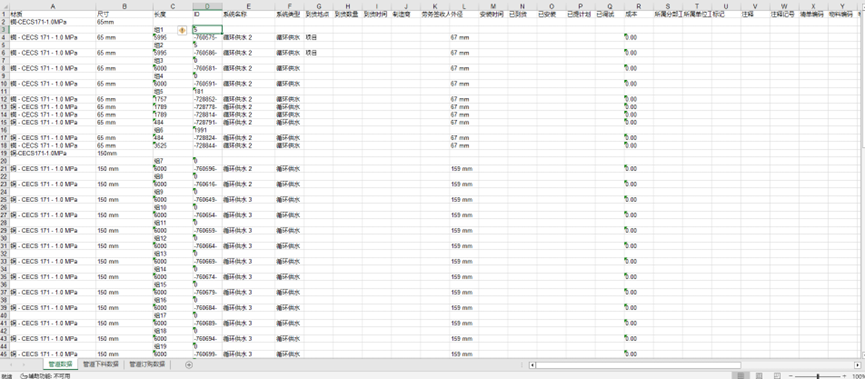

智能下料：该功能具有智能下料、导出Excel文件，在模型中显示图元等功能。当启动该命令前，Revit已选择管道，该功能仅对已选中的管道进行操作，否则对项目中所有的管道进行操作。启动项目后，窗口中列出操作对象中所有的管道基本信息。点击智能下料后，可将管道根据既定算法组合成最接近标准长度的组合，提高标准管段的利用率，减少损耗，并且给出订购信息概述，并表明剩余长度值。导出Excel命令执行后，程序自动生成Excel文件，该Excel文件包含3个sheet，分别为管道数据，管道下料数据，管道订购数据，各个数据样例见下图。

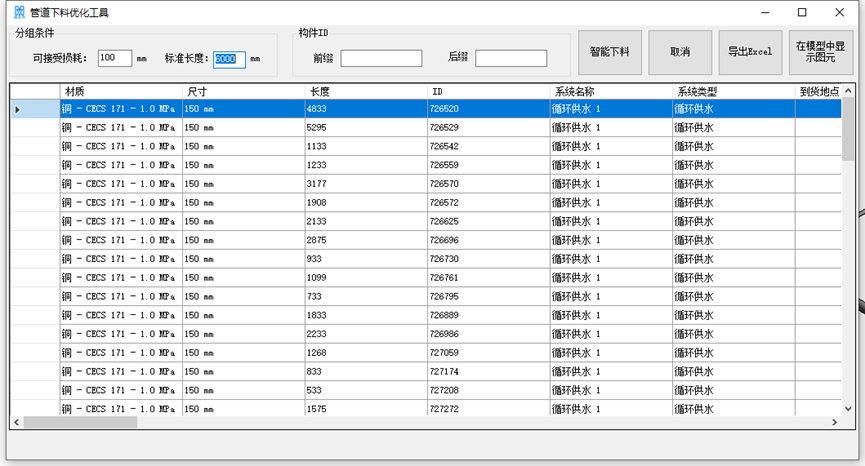

智能下料对话框

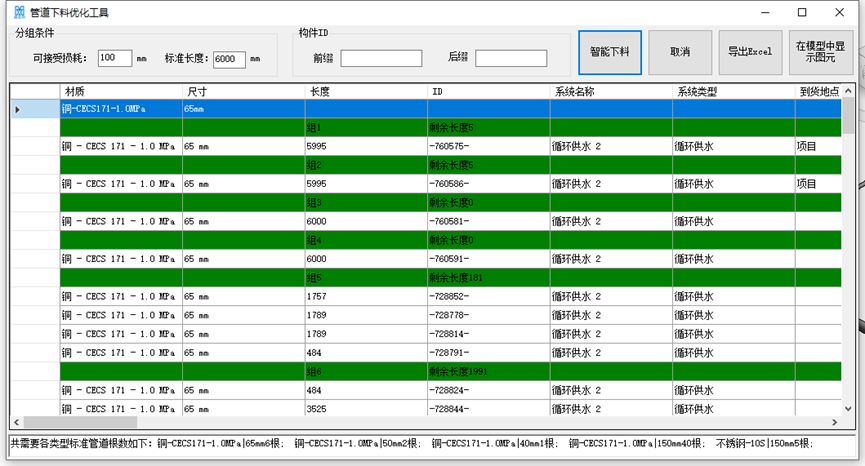

智能下料命令执行后

管道数据

管道下料数据

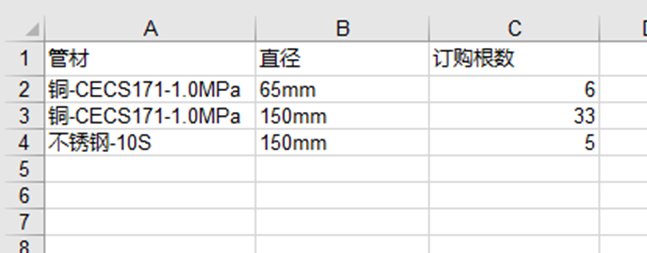

管道订购数据

导入Excel数据：用户可以对智能下料导出的excel表格中的某些列进行修改，添加某些管道的施工数据后，通过该命令导回到Revit图中，实现闭环管理。
