1、   对于已有雨污水图纸的项目，可使用“管井翻模”功能，生成管井后，根据图纸上的管井标高，手动修改管井的“偏移”参数值后，使用“连接管井”功能，绘制雨污水管道，对于图纸中跌水位置，可使用“单口变高”命令调整相关管道端标高；对应非重力管道，如给水，消防之类，可使用“贴地敷设”命令将管线沿地面敷设。

2、   对于室外管线正向设计的项目，可使用Revit原生管道绘制命令绘制出雨水、污水管道的路由，并修改管径至合适，使用本插件“管井生成”命令，自动生成管井，再使用“顺坡”命令调整管道及管井高度，遇到跌水时，可使用“跌水”命令进行修改相应位置。

概述

本软件基于Revit2018版本开发，可适用于Revit2018及以上版本，适用室外官网构件建模及优化调整工作，主要功能包括模型创建、管线调整、授权及帮助三个模块，各个模块的功能主要包括：

软件命令菜单

模型创建

模型创建模块主要用于室外管线及构筑物的创建，主要功能包括管井翻模、管井生成、连接管井。

管井翻模

该功能通过读取链接的CAD中块的信息，批量布置雨水/污水管井。此功能仅对CAD中的块有效，通常室外管综图纸中的井为块表示，处理图纸是切勿过分分解块。

操作过程：点击命令—>在链接的CAD中选择需要生成管井的图块—>在弹出的对话框中选择井的类型，确定—>生成管井，并提示结果。

生成的管井具有较多的参数，其中有三个参数比较关键，其余参数主要用于控制管井接口位置及尺寸。“外径”参数为调整管井直径使用；“井高度”参数为调整管井高度。“偏移”参数值对应井底高度，该值应在管井与其他管井连接前进行调整，否则会出现不可预知错误。管井翻模完成应及时调整管井外径，后期调整可能会出现其他错误。

管井生成

该功能可将管件转换为管井，在室外给排水设计时，可利用Revit自带的绘制管道的功能先确定管线的尺寸及走向，待确定后，可以利用该功能一键生成管井。管道系统名称中必须包含“雨水”或者“污水”二字。

当未选中任何图元，执行此命令时即对文档内的所有系统名称包含“雨水”或“污水”的系统，管件处生成管井；当选中图元，执行此命令仅对选中图元有效。

执行命令前                       执行命令后

连接管井

该功能可在两个管井之间生成管道。

管道连接命令对话框

其中：管道类型用于选择管道类型，即生成的管道的类型；管道系统类型用于选择系统类型；管道直径及管道坡度用于确定管道直径及坡度；连接方式用于确定标高变化方式。

两个管井直接相连，不计算坡度：该方式将在管井底部生成管道，管道外壁与井底平

计算坡度，以第一个管井标高为基准调整第二个管井底标高：此种方式将抬升第二个的底部高度。

使用小技巧：当选中一根管道后启动该命令，管道类型、管道系统类型以及管道直径的值将从被选中管道的相应值中继承，免去重复选择的困扰。

管线调整

顺坡

该功能根据管道注释属性所定义的坡度或默认坡度进行放坡，使用该命令时，需要选择两次管井，第一次选择的井应在第二次选择的井上游。当需要放坡的管道存在多个坡度时，应对相应的管道的“注释”属性进行赋值，其值应为小数，如千分之三的坡度，值为0.003。

移动管井

该功能实现移动管井至新位置，与其连接的管道同时跟随移动。由于本软件实现的室外管井及管线之间存在真实连接，无法使用Revit自带的移动功能，当项目中管井位置需要调整时，请使用该命令调整管井位置。

跌水

跌水井是在井内水流产生跌落的井。在排水管道中由于管道落差较大，按正常管道坡度无法满足设计要求时，采取做一个内部管道有落差的检查井来满足设计方案。

跌水井在模型中的体现为管道底与井底之间存在高差，当使用该命令时，第一步需要输入井底的高程值，可以以绝对标高/相对标高的方式输入；其后需要在模型中选择井上靠近跌水口位置的点；最后模型中选中跌水口后方的所有井标高都会变化。

跌水命令交互输入窗口

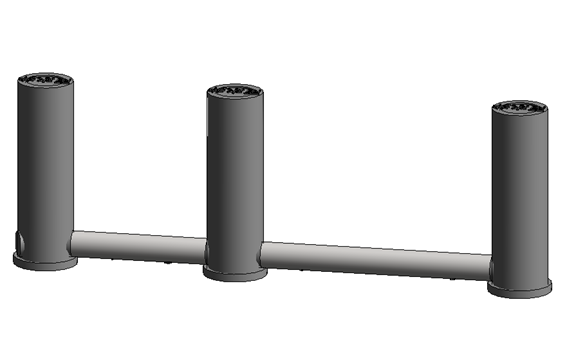

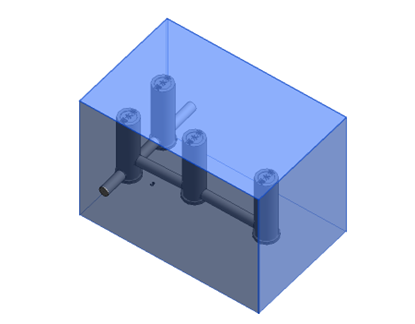

跌水命令完成后的模型

单口变高

该命令类似于跌水命令，不同在于该命令只改变选中处管道底部高度，不改变其后方所有井的底部高程。

管井高度

该命令用于将管井顶部附着至地面，地面应为Revit地形表面。执行命令前应选中需要附着至地面的管井，该命令应在三维视图中执行。

执行命令前                               执行命令后

贴地敷设

该命令针对非重力管道使用，如给水、消防、电力管道使用，此类管道一般距离里面700mm，当地面高程变化较大时，可使用此命令来减轻工作量。电力管道可使用结构框架代替。使用此命令时，先选中需要附着至地面的管线，执行此命令即可。注意，地面应为Revit中的地形表面。

授权及帮助

授权管理

帮助
